原理、分类、应用及选型指南

万能材料试验机（UTM）是通过模拟拉伸、压缩、弯曲、剪切等力学行为，测试材料或构件力学性能的核心设备，广泛用于金属、塑料、橡胶、建材、航空航天等领域。以下结合技术参数、行业应用及前沿机型，为您梳理关键信息：

一、核心原理与功能

工作原理：通过伺服电机（电子型）或液压系统（液压型）驱动夹具，对试样施加力值，同步采集力、位移、变形数据，绘制应力 - 应变曲线（符合 GB/T 228.1、ISO 6892 等标准）。
核心功能：

基础测试：拉伸强度、压缩强度、弯曲模量、断裂伸长率（如塑料 GB/T 1040、金属 GB/T 228）。
特殊测试：弹性模量、屈服强度、蠕变 / 松弛（需配高温箱或环境舱，支持常温～600℃变温测试）。
智能分析：自动计算比例极限、永久变形，支持多模式控制（力控、位移控、应变控）。

二、分类与典型应用

类型	特点	适用场景	代表机型
电子万能试验机	伺服电机驱动，噪音低，精度高（±0.5%~1%），量程 5kN~500kN，适合小载荷。	塑料、橡胶、纤维、薄膜（如 GB 8808 剥离测试）、小型金属件（≤32mm 圆试样）。

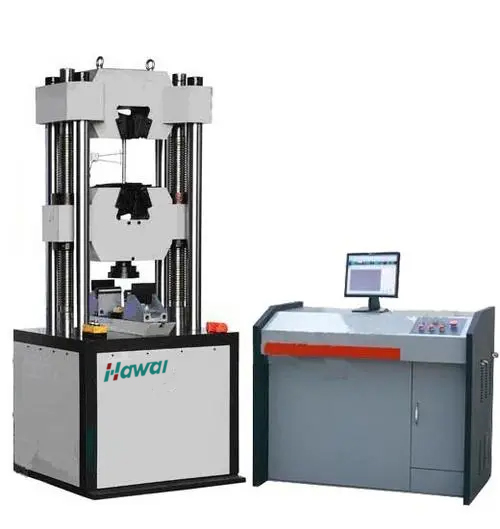

液压万能试验机	液压油缸驱动，量程大（100kN~3000kN），适合大载荷及复杂环境。	钢绞线、混凝土、建筑钢材（如 GB/T 5224 钢绞线拉伸）、高温 / 腐蚀测试（需定制）。
高端科研机型	高精度传感器（分辨率 1/500000），支持动态疲劳、多轴加载，配环境箱。	航空航天材料（如碳纤维）、半导体芯片粘结力、生物医学材料（如骨钉压缩）。

三、关键参数与选型要点

核心参数：

量程：根据材料选择（如橡胶选 5kN，钢材选 300kN 以上），超载保护需≥105% FS。
精度：0.5 级（电子型）或 1 级（液压型），科研需 0.5 级（如 Z020 变形精度 ±0.5%）。
速度范围：0.0002~500mm/min（电子型），满足薄膜低速拉伸（0.01mm/min）和金属高速断裂（200mm/min）。
环境适配：高温箱（常温～600℃）、低温箱（-196℃液氮）、盐雾腐蚀舱（如海洋材料测试）。

选型建议：

行业需求：建材检测选液压型（如 300kN 测混凝土抗压），高校科研选电子型（支持软件二次开发）。
附加功能：需高温测试选带温控模块机型（如摘要 3 的 Z020），需自动化选微机控制（支持 USB 数据导出）。
夹具适配：定制夹具（如钢绞线楔形夹、橡胶哑铃形夹），确保试样不打滑。

四、维护与校准

日常维护：

电子型：每月清洁丝杠，每年润滑导轨（避免灰尘磨损精度）。
液压型：每 500 小时检查油液污染，定期更换滤芯（防止油路堵塞）。
通用项：每次测试后归零校准，记录异常数据（如摘要 5 提到的钢绞线试验机清洁传动部件）。

校准方法：
采用标准拉力试样（满量程 60%~90%），通过引伸计或应变片验证力值精度（GB/T 2611-2007），误差需≤±1%。

五、行业应用案例

建筑行业：300kN 液压试验机测混凝土抗压强度（GB/T 50081），钢绞线拉伸破断力测试。
电子行业：5kN 电子试验机测手机电池极片剥离强度（ASTM D3330），FPC 软板弯曲寿命（配疲劳模块）。
科研领域：Zwick Z020 测试高温合金在 600℃下的蠕变行为，用于航空发动机叶片材料研发。

总结

选择万能材料试验机需明确材料类型、测试标准、预算：中小企业可选 30~100kN 电子机型，大型质检机构或高校优先液压型 + 环境舱。操作中注重夹具匹配与定期校准，确保数据可靠，助力材料研发与质量控制。
